TF 100Tr/Th-Pk
Artikel Nr. : 534372

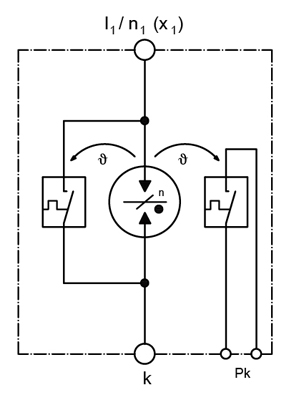

Schutz für Messwandler: Blitz- und Überspannungsschutz für 1 A- bzw. 5 A- Messkerne von Stromwandlern
- Fernmeldekontakt: Schließer
- Schutz für Messwandler
- Sehr hohe Stoßstrom- und Wechselstrombelastbarkeit
- Keine Ausblasöffnung, daher keine Sicherheitsabstände notwendig
- Hoher Isolationswiderstand: Riso ? 10 G?
- Sehr lange Lebensdauer
- Blitzprüfstrom 100 kA (10/350 µs)
- EAC-Zulassung
| Ansprechgleichspannung (100 V/s)Uag | 100 ±20% V= |
| Ansprechwechselspannung (100 V/s) (50/60 Hz)Uaw | 70 ±20% V~ |
| Ansprechstoßspannung typ. bei 1 kV/µsUas | typ. 650 / max. 900 V= |
| Ansprechstoßspannung bei 1 kV/ns (100 MHz)Uas | typ. 1600 / max. 1900 V |
| KapazitätC | ≤ 18 pF |
| Isolationswiderstand bei 10 VRis | ≥ 1 GΩ |
| Nennableitstoßstrom (8/20 µs)In | 10x 100 kA |
| Blitzstoßstrom Iimp (10/350 µs) + Langzeitstrom 200 A/0.5 s/100 AsIpeak / Q / W/R | 1x 100 kA / 50 As / 2500 kJ/Ω |
| Blitzstoßstrom Iimp (10/45 µs) + Netzhalbwelle 1.6 kA (DIN 48810)Ipeak / Q / W/R | 20x 60 kA /10 As /100 kJ/Ω |
| 5x Nennableitwechselstrom 50 Hz, 1 s/3 min PauseIwn | 100 A/s |

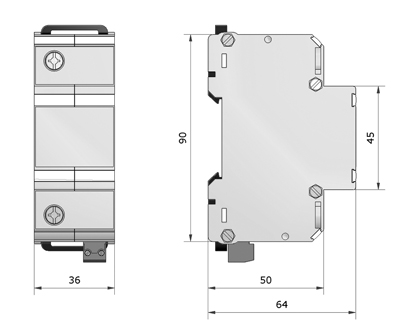

Zusätzliche Informationen
| BetriebstemperaturbereichTU | -40 - +75 °C |
| Max. Anschlussdrahtquerschnitt | 50 mm² ein- oder mehrd. / 35 mm² feindr. (flexibel) |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Schutzart (IEC EN 60529) | IP 20 |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
| Max. Anschlussdrahtquerschnitt Pk | 1,5 mm² |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
