PV AB 1000 1M
Artikel Nr. : 800570

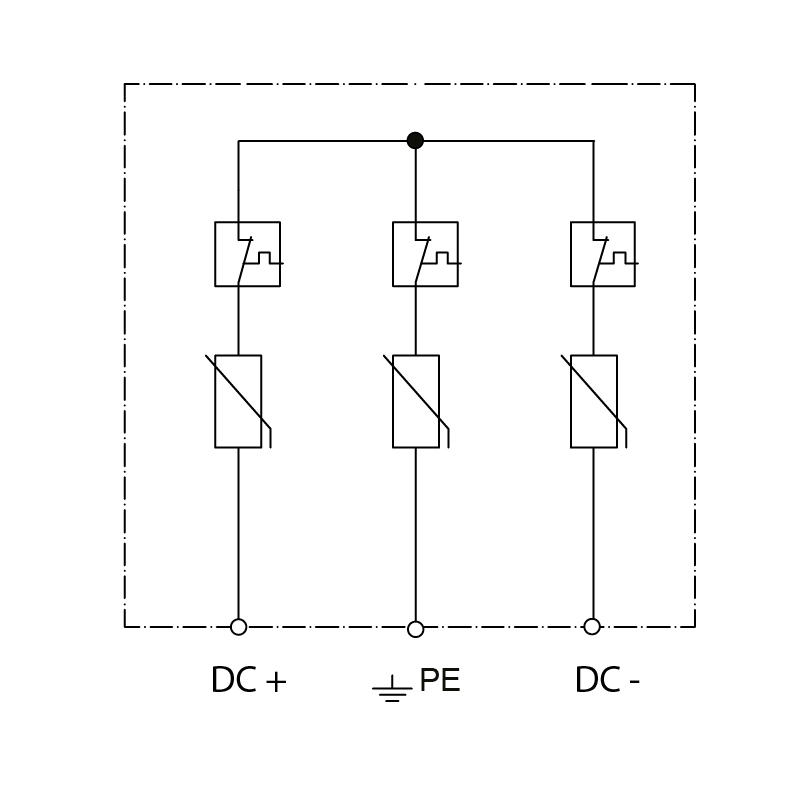

Einfache und schnelle Umsetzung des Überspannungsschutzes da kein weiterer Platzbedarf in einem separaten Isolierstoffgehäuse notwendig ist. Zweipoliger Überspannungsableiter Typ 2 in IP 65 zum Schutz von einem MPP-Eingang.
- Photovoltailk-Anschlussbox
- Funktionsanzeige mechanisch: Status der Überspannungsableiter wird optisch angezeigt
| SPD nach EN 50539-11 | Typ 2 / class II |
| PV-SpannungUocSTC | 1000 V= |
| Gesamtableitstoßstrom (8/20 µs)Itotal | 40 kA |
| Nennableitstoßstrom (8/20 µs)In | 12,5 kA |
| Max. Ableitstoßstrom (8/20 µs)Imax | 25 kA |
| SchutzpegelUp | ≤ 4 kV |
| Schutzpegel bei 5 kAUp | ≤ 3,5 kV |
| AnsprechzeittA | 25 ns |
| BetriebstemperaturbereichTU | -35 - +80 °C |
| Min. Anschlussdrahtquerschnitt | 2,5 mm² feindrähtig |
Zusätzliche Informationen
| Max. Anschlussdrahtquerschnitt | 6 mm² ein-/feindrähtig |
| Schutzart (IEC EN 60529) | IP 65 |
| Kabeldurchführungen | 3 x Ø 3-7 mm |

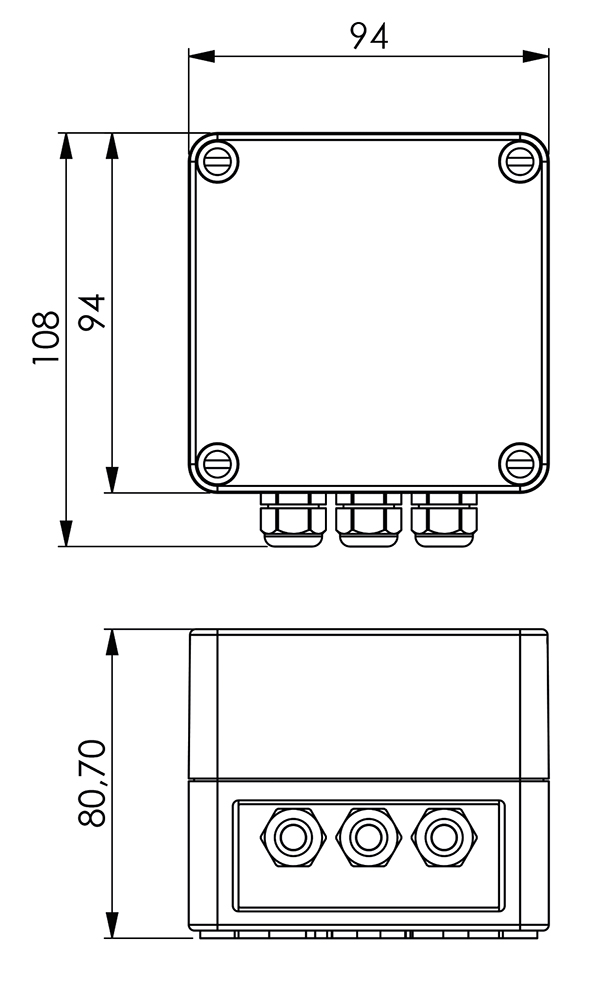

| Abmessungen Gehäuse (B x H x T) | 94 x 94 x 81 mm |
