EP D TT1+1 275/FM
Artikel Nr. : 380539
Einsetzbar nach dem Blitzschutzzonen-Konzept an den Schnittstellen 2-3. Zweipoliger, kompakter Überspannungsableiter z. B. für 1-phasige TT- und TN-Systeme.
- Überspannungsableiter Typ 3
- Leitungs- und Geräteüberwachung (LED)
- Keine Leckströme zum PE (leckstromfrei)
- Bei Parallel- bzw. Stichverdrahtung auch > 16 A möglich

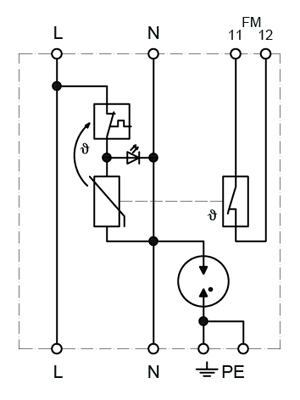

- 1+1-Schaltung
- EAC-Zulassung
| IEC-Prüfklasse | Typ 3 / class III |
| Nennspannung ACUN | 230 V~ |
| Höchste Dauerspannung ACUc | 275 V~ |
| NennlaststromIL | 16 A |
| Schutzpegel L-NUp | ≤ 1,0 kV |
| Schutzpegel L/N-PEUp | ≤ 1,5 kV |
| Kombinierter StoßUoc | ≤ 4 kV |
| Ansprechzeit L-N/L,N-PE | ≤ 25/≤ 50 ns |
| Nennableitstoßstrom (8/20 µs)In | 5 kA |
| Max. Ableitstoßstrom (8/20 µs)Imax | 8 kA |
Zusätzliche Informationen
| Max. zul. Leitungs- bzw. Vorsicherung | 16 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Max. Anschlussdrahtquerschnitt | 2x 2,5 massiv / 2x 1,5 feindr. mit Hülse |
| Max. Anzugsdrehmoment Klemmen | 1,5 Nm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
| FM-Kontakte/Kontaktform | Öffner |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Max. Anzugsdrehmoment FM-Klemmen | 1,5 Nm |
| Netzform | 1-phasige TT-Systeme |
