EnerPro 24V-6A/LED
Artikel Nr. : 242402
Überspannungsableiter von elektrischen und elektronischen Geräten in Durchgangsverdrahtung sowie Abtrennung ohne Betriebsunterbrechung. Ein sehr niedriger Schutzpegel ermöglicht den Einsatz auch als SPD Typ 3.
- DC-Überspannungsableiter Typ 2
- Zweipoliger Überspannungsschutz bis 6 A Betriebsstrom.
- EAC-Zulassung
| IEC-Prüfklasse | Typ 2 |
| Nennspannung DCUN | 24 V= |
| Bemessungsspannung DC (1-2 /1p-2p)UN | 24 V= |
| Bemessungsspannung AC (1-2 / 1p-2p)UN | 17 V~ |
| Max. Betriebsspanung DC (1-2 / 1p-2p) Uc | 27 V= |
| Max. Betriebsspanung AC (1-2 / 1p-2p)Uc | 20 V~ |
| Max. BetriebsstromIL | 6 A |
| AnsprechzeittA | < 25 ns |
| Schutzpegel (Ader-Erde)Up | 650 V |
| Schutzpegel (Ad-Ad) bei 1 kV/µsUp | ≤ 100 V |
Zusätzliche Informationen
| Längsinduktivität, typ.L | 20 µH |
| Kurzschlussstrom-Löschvermögen Ader-Ader | ≤ 6 A |
| Kurzschlussstrom-Löschvermögen Ader-Erde | ≤ 1 A |
| Max. Ableitstoßstrom (8/20 µs)Imax | 40 kA |
| Grenzableitstoßstrom (10/700 µs) | 1000 A |
| Max. Ableitwechselstrom (50 Hz/ 5x0,5 s)Iwn | 50 A |
| Lebensdauerprüfstrom (500 x 10/700 µs)il | 200 A |
| Grenzstrom 50 Hz/0.5 sIg | 80 A |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Max. Anschlussdrahtquerschnitt | 50 mm² ein- oder mehrd. / 35 mm² feindr. (flexibel) |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |

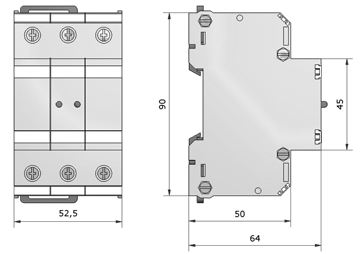

| Abmessungen (L x H x T) | 52,5 x 90 x 64 mm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Schutzart (IEC EN 60529) | IP 20 |
